一、气动三通调节阀产品简述

　　气动三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到应用，常用于热交换器的两相调节，也可用于简单的配比调节。

二、气动三通调节阀产品特点

　　1、三通调节阀流体对阀芯作用方向都处于流开状态，故阀能稳定工作。

　　2、除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

　　3、三通调节阀执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

三、气动三通调节阀性能参数

四、气动三通调节阀尺寸表

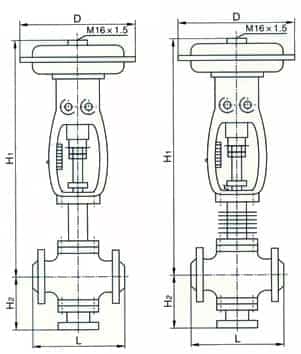

五、气动三通调节阀结构图

六、气动三通调节阀安装

　　1、调节阀的工作环境温度要在(-30～+60）相对湿度不大于95%。

　　2、调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。

　　3、安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查气动调节阀阀体内部以确保不存在异物。

　　4、清洁管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯球或蝶板的运动而造成阀门正确地关闭。为了减小危险情况发生的可能性，需在安装调节阀前清洗所有的管道。

　　5、在安装阀门之间，先阅读指导手册。指导手册先容该产品以及安装前和安装时应留意的安全事项及预防措施。

　　6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。对于法兰连接的调节阀，确保法兰面正确地对准以使垫片表面平均地接触。在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓。

七、气动三通调节阀应用

　　气动三通调节阀广泛适用于石油、化工、电力、冶金等工业企业。
