一、气动单座调节阀产品简述

　　气动单座调节阀是一种顶导向单阀座调节阀，具 有结构简单、密封性能好、流量大、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

二、气动单座调节阀产品特点

　　1、气动薄膜单座调节阀结构紧凑，部件少、易维修。

　　2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。

　　3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。

　　4、可调范围大，固有可调比为50。

　　5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

　　6、波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

　　7、调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

三、气动单座调节阀性能参数

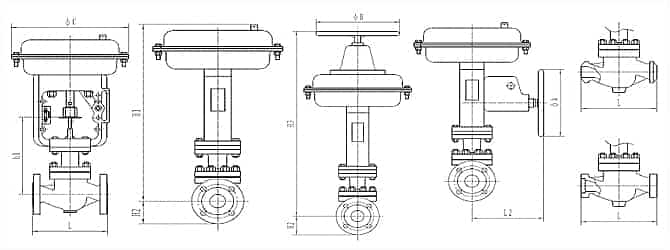

四、气动单座调节阀尺寸表

五、气动单座调节阀结构图

六、气动单座调节阀安装

　　1、调节阀的工作环境温度要在(-30～+60）相对湿度不大于95%。

　　2、调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。

　　3、安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查气动调节阀阀体内部以确保不存在异物。

　　4、清洁管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯球或蝶板的运动而造成阀门正确地关闭。为了减小危险情况发生的可能性，需在安装调节阀前清洗所有的管道。

　　5、在安装阀门之间，先阅读指导手册。指导手册先容该产品以及安装前和安装时应留意的安全事项及预防措施。

　　6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。对于法兰连接的调节阀，确保法兰面正确地对准以使垫片表面平均地接触。在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓。

七、气动单座调节阀应用

　　气动单座调节阀广泛适用于精确控制气体、液体、蒸汽等介质，特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
