双偏心高性能蝶阀

产品参数

产品品牌	日安阀门
产品型号	D373H、D373Y
产品口径	DN50-DN300
驱动方式	手动、气动、电动
主体材质	WCB,CF8,铬钼钢
连接形式	法兰连接
适用介质	水、蒸汽、油品、酸、强氧化性介质等
执行标准	GB/T 12234，GB/T 12221，GB/T 9131等
产品价格	厂家直销,详情电询023-68061086

产品说明

一、双偏心高性能蝶阀产品简述

　　双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

二、双偏心高性能蝶阀的特点

　　1、设计合理，结构紧凑，装拆容易，便于维修。

　　2、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。

　　3、完全密封，泄漏为零。可以用于超高真空工况。

　　4、更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度。

三、双偏心高性能蝶阀性能参数

公称通径DN(mm)		50～1200
公称压力PN(MPa)		1.0～6.4
公称压力Ps(MPa)	强度试验	1.5～9.6
公称压力Ps(MPa)	密封试验	1.1～7.1
主要零件	阀体、阀板	碳钢、不锈钢、双相不锈钢、合金钢
	阀座	PTFE、合金钢
	填料	PTFE、柔性石墨
适用温度		-40～250℃

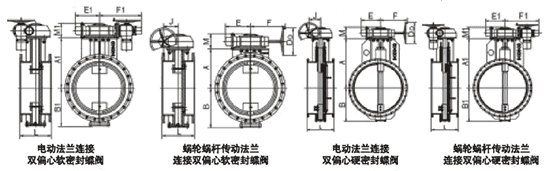

四、双偏心高性能蝶阀尺寸表

公称通径DN	主要尺寸			法兰尺寸
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H1	H	D1	n-Φd	D1	n-Φd	D1	n-Φd
50	43	255	340	125	4-18	125	4-18	125	4-18
65	46	280	370	145	4-18	145	4-18	145	4-18
80	49	285	385	160	4-18	160	4-18	160	4-18
100	56	310	430	180	4-18	180	4-18	190	4-22
125	64	310	440	210	4-18	210	4-18	220	4-26
150	70	315	475	240	4-23	240	4-22	250	4-26
200	71	380	590	295	4-23	295	4-22	310	4-26
250	76	460	710	350	4-23	355	4-26	370	4-30
300	83	475	725	400	4-23	410	4-26	430	4-30
350	92	510	830	460	4-23	470	4-26	490	4-33
400	102	550	900	515	4-25	525	4-30	550	4-36
450	114	590	970	565	4-25	585	4-30	600	4-36
500	127	610	1030	620	4-25	650	4-33	660	4-36
600	154	660	1150	725	4-30	770	4-36	770	4-39
700	165	730	1220	840	4-30	840	4-36	875	4-42
800	190	810	1300	950	4-34	950	4-39	990	4-48
900	203	930	1480	1050	4-34	1050	4-39	1090	4-48
1000	216	1020	1600	1160	4-34	1170	4-42	1210	4-56
