一、高性能气动蝶阀产品简述

　　高性能气动蝶采用的球面密封及浮动式密封结构和偏心结构，具有超独特的产品结构，特殊的浮动式阀座设计，依据压力源之方向，自动调整座位置，达到阀门双面持压之效果，並增加了阀座使用寿命，使用寿命可达50万次以上，阀轴经过特殊防尘设计，防止了流体进入阀轴造成阀轴卡死之情況，高性能蝶阀依不同工況，可选用不同材质及性能。

二、高性能气动蝶阀的特点

　　1、该阀采用偏心结构，阀座与阀板几乎无磨损，具有越关越紧的密封功能。

　　2、无论在低压或高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。

　　3、蝶阀密封面采用堆焊钴基硬质合金，密封面耐摩磨损，使用寿命长。

　　4、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180° )安装，便于用户使用

三、高性能气动蝶阀性能参数

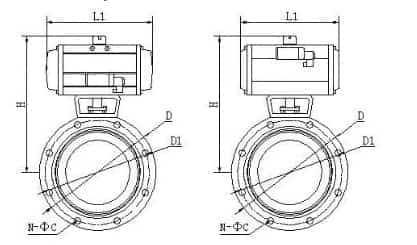

四、高性能气动蝶阀尺寸表

五、高性能气动蝶阀结构图

六、高性能气动蝶阀安装

　　1、安装气动蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、气动蝶阀使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

　　3、气动蝶阀一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

　　7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。

七、高性能气动蝶阀应用

　　高性能气动蝶阀广泛用于介质温度≤250℃的冶金、电力、石油化工、以及给排水的市政建设等工业管道上，作调节流量和截断流体使用。
