一、气动法兰蝶阀产品简述

　　气动法兰蝶阀由法兰式蝶阀与气动执行器组成，蝶阀阀体两端法兰与管道法兰进行连接，具有密封性能相对可靠的优点。气动法兰蝶阀按密封形式可分为弹性密封和金属密封，弹性密封材料有丁晴橡胶、氟橡胶，其中硬密封碟阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。相比对夹式蝶阀来说，气动法兰蝶阀的可耐压性较高，一般情况下压力高的工况中都采用法兰式蝶阀。

二、气动法兰蝶阀的特点

　　1、其中金属硬密封蝶阀可保证从超低温至超高温各温度范围都具有较高的密封性能。

　　2、气动法兰蝶阀执行器分为单作用和双作用，单作用有常开常闭两种形式，可在紧急情况下复位到初始状态（开启或关闭）。

　　3、可装配阀门定位器，对管道介质的各项参数进行比例式调节，实现自动化控制。

　　4、流体阻力较小，中大口径的气动法兰蝶阀全开时流通面积较大，启闭迅速省力。

三、气动法兰蝶阀性能参数

四、气动法兰蝶阀尺寸表

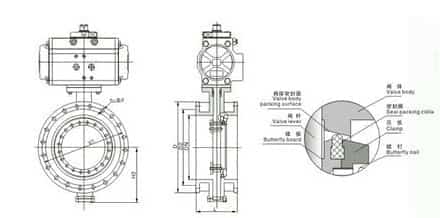

五、气动法兰蝶阀结构图

六、气动法兰蝶阀安装

　　1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、使用前前应承认阀全开的前提下对管道进行冲洗，避免有焊渣等杂物刮伤密封面。

　　3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、蝶阀为可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、电动执行器曲臂为方头布局，用为手动设备运用，毛病时卸掉气源管直接用手动扳手即可完成手动操作。

　　7、运用过程中如发现填料函渗漏，紧固一下压盖螺栓即可处理。

七、气动法兰蝶阀应用

　　气动法兰蝶阀主要适用于石油、冶金、化工、电力、石油、城市供热系统水道管路上以及腐蚀性介质，作为调节和截流设备使用。
