一、法兰式蝶阀产品简述

　　法兰蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座，使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。

二、法兰式蝶阀的特点

　　1、法兰式蝶阀设计合理、结构紧凑、装拆容易、便于维修。

　　2、法兰蝶阀采用偏心结构，减少密封圈的摩擦，延长使用寿命

　　3、蝶阀阀板密封圈采用"T"型结构，密封副呈线性密封

　　4、完全密封，泄漏为零

　　5、更换阀板密封圈、"O"形圈、阀板、转轴等零部件材质，可适用于多种介质和不同温度

三、法兰式蝶阀性能参数

四、法兰式蝶阀尺寸表

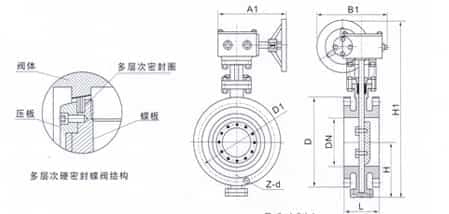

五、法兰式蝶阀结构图

六、法兰式蝶阀安装

　　1、应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

　　3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

　　7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。

七、法兰式蝶阀应用

　　法兰式蝶阀广泛用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
