| 产品品牌 | 日安阀门 |
| 产品型号 | H42 |
| 产品口径 | DN50-DN300 |
| 驱动方式 | 手动 |
| 主体材质 | 铸钢、锻钢、不锈钢 |
| 连接形式 | 法兰连接 |
| 适用介质 | 水、油品 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
立式止回阀的阀瓣是沿着阀体垂直中心线滑动，当进口端有压力作用，便克服弹簧阻力使阀门开启，当进口端的压力低于出口端，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，起到止回的作用。如果立式止回阀用于立式安装时可不设弹簧，利用阀瓣自身的重量及流体回流的压力起止回作用。
1、具有结构短、体积小、质量轻
2、阀瓣关闭快速，水锤压力小
3、流道通畅，流体阻力小；动作灵敏，密封性能好
| 技术参数 | 压力等级 | ||||||||||
| 1.6 | 2 | 2.5 | 3.2 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | ||
| 工作压力（Mpa） | ≤1.6 | ≤2.0 | ≤2.5 | ≤3.2 | ≤3.5 | ≤4.0 | ≤4.5 | ≤5.0 | ≤6.0 | ≤7.0 | |
| 试验压力（MPa） | 强度 | 2.4 | 3 | 3.75 | 4.8 | 5.25 | 6 | 6.75 | 7.5 | 9 | 10.5 |
| 密封 | 1.76 | 2.2 | 2.75 | 3.52 | 3.85 | 4.4 | 4.95 | 5.5 | 6.6 | 7.7 | |
| 介质 | 水、油等 | ||||||||||
| 温度 | ≤120℃ | ||||||||||

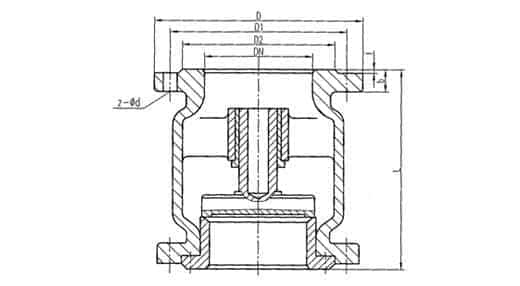

| 称压力 | 公称通径 | 主要连接尺寸 | 外形 | ||||||||
| PN | DN | 尺寸 | |||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
立式止回阀广泛应用于石油、化工、冶金、电力、城建等行业。
