| 产品品牌 | 日安阀门 |
| 产品型号 | H71 |
| 产品口径 | DN15-DN100 |
| 驱动方式 | 手动、气动、电动 |
| 主体材质 | 铸钢、锻钢、不锈钢 |
| 连接形式 | 对夹连接 |
| 适用介质 | 水、油品、蒸汽、酸性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |

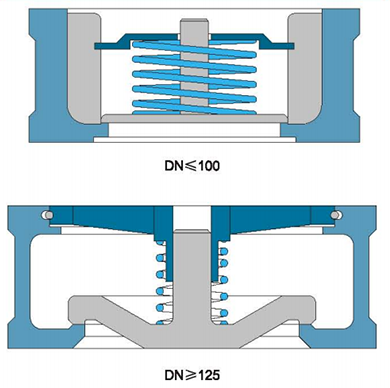

对夹止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，对夹升降式止回阀因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合;目的是为了防止介质停止流动或倒流时，减弱水力冲击。
1、具有结构短、体积小、质量轻
2、阀瓣关闭快速，水锤压力小
3、流道通畅，流体阻力小；动作灵敏，密封性能好
| 基本型号 | H71H | H71Y | H71F | |
| 工作压力(MPa) | 1.6~15.0 Class150-Calss900 | |||
| 口径(mm) | DN15-DN200 1/2″-8″ | |||
| 适用介质 | 水、油、气、各种腐蚀性介质 | |||
| 可选材料 | 阀体 | WCB CF8 CF8M CF3 CF3M | ||
| 阀瓣 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不锈钢 司太立合金 PTFE | |||
| 弹簧 | F304 F316 F304L F316L | |||
| 尺寸 | d | L | C | F | B |
| 1/2" | 15 | 16 | 43 | 46 | 53 |
| 3/4" | 20 | 19.5 | 53 | 55 | 63 |
| 1" | 25 | 22 | 63 | 65 | 73 |
| 1-1/4" | 30 | 28 | 75 | 78 | 84 |
| 1-1/2" | 38 | 32 | 86 | 88 | 94 |
| 2" | 46 | 40 | 94 | 98 | 107 |
| 2-1/2" | 62.5 | 46 | 115 | 118 | 126 |
| 3" | 78 | 50 | 130 | 134 | 144 |
| 4" | 96 | 60 | 152 | 154 | 164 |
| 5" | 117 | 82 | - | - | 190 |
| 6" | 148 | 102 | - | - | 217 |
1、在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
对夹止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
