| 产品品牌 | 日安阀门 |
| 产品型号 | GUD |
| 产品口径 | DN50-DN300 |
| 驱动方式 | 电动 |
| 主体材质 | 不锈钢304、不锈钢316 |
| 连接形式 | 法兰连接 |
| 适用介质 | 水、蒸汽、油品、酸、强氧化性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
电动真空球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。
1、可适用于加速器真空系统；
2、开关扭矩小，配置气动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、该阀既能适用高真空，又能适用一定的正压力下使用。
| 适用范围(Pa) | 快卸法兰DN10~DN50 （KF）2x105～1.3x10-5 |
| 活套法兰DN10~DN200 16x105～1.3x10-5 | |
| 阀门漏率(Pa.L/S) | ≤1.3x10-5 |
| 开闭时间（S） | DN≤32 20； DN≥40 30 |
| 介质温度（℃） | 标准出厂：-30～+150 特殊指定：-30～+240 |
| 法兰标准 | GB4982；GB/T6070 |
| 安装位置 | 任意 |
| 控制电路 | 标准出厂：AC220V/50Hz开关型 |
| 特殊指定：AC380V；DC24V开关型 | |
| 4～20mADC调节型 | |
| 信号反馈 | 标准出厂：带无源触点型 |
| 特殊指定：调节型4～20mADC |

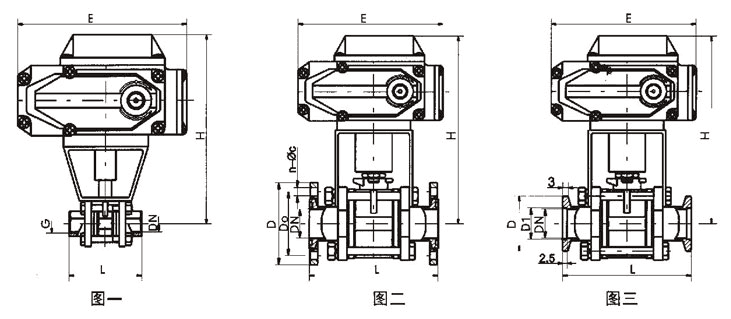

| 型号 | DN | D | Do | H | E | L | n-φc |
| GUD-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
| GUD-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
| GUD-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
| GUD-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
| GUD-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
| GUD-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
| GUD-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
| GUD-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
| GUD-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
①真空球阀应存放在干燥室内.保持清洁。
②长期存放的真空球阀，应防止密封表面生锈.检查聚四氟乙烯密封圈表面有无擦毛、碰伤等缺陷。
③真空球阀在安装前，应在认真阅读使用说明书的基础上，做如下试验:
a.对电动真空球阀接通换向阀电源.电压为220V,检查换向阀的换向是否灵敏。
b.电动高真空球阀以规定的气派压力0.4~0.6MPa的压缩空气将阀门进行反复的开启和关闭.检查阀门启闭动作的时间和灵敏性。
④安装前，应将真空球阀的内腔和连接面按真空要求进行清洁处理。并将密封面涂上一层稀薄真空油脂，以减少密封圈与球阀体两者之间的摩擦.提高使用寿命。
⑤真空球阀安装时，严格按使用说明书规定的安装程序进行;安装真空压力球阀时，要将连接法兰的紧固螺栓拧紧。
GUD真空球阀适用的工作介质为带酸、碱性的气体或液体，应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
