一、卫生级气动蝶阀产品简述

　　卫生级气动蝶阀采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。

二、卫生级气动蝶阀的特点

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、可以任何位置安装，维修方便。

　　4、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、卫生级气动蝶阀性能参数

　　公称通径：卡箍：Φ20-Φ219、对夹：DN25-DN300

　　阀体材质：304、316、316L

　　压力等级：PN1.0MPa、PN1.6MPa

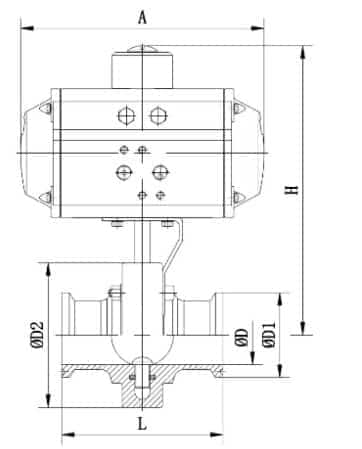

四、卫生级气动蝶阀尺寸表

五、卫生级气动蝶阀结构图

六、卫生级气动蝶阀安装

　　1、本卫生级气动调节蝶阀安装前，应将管道及阀门清洗干净，密封面处不得有划伤痕和污物，以免产生内漏或减少产品的使用寿命。

　　2、安装时须仔细核对卡箍连接型号是否一致，卡箍与该阀连接处应安装专用密封圈，使该阀与管道连接密封可靠。

　　3、该蝶阀安装完成通入压力介质时，转动手柄90度检查内外密封，如无渗漏现象，即可投入正常使用。

　　4、使用过程中如发现蝶阀关闭时，内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用。

　　5、该蝶阀一般用于接通及断开介质，也可以用于调节流量，但不要将该阀安装于要求严格调节介质流量大小的系统中。

七、卫生级气动蝶阀应用

　　卫生级气动蝶阀广泛应用于如食品、药类、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
