一、电动三通调节阀产品简述

　　电动三通调节阀由3810L型或PSL系列直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的 4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。

二、电动三通调节阀产品特点

　　（1）电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

　　（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。版

　　（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵权活控制管路是介质的合流或分流。

　　（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

三、电动三通调节阀性能参数

四、电动三通调节阀尺寸表

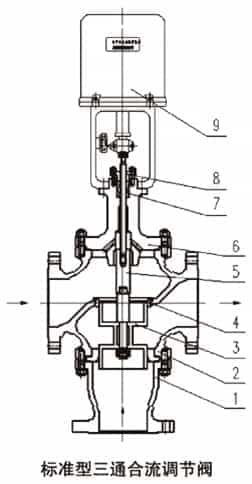

五、电动三通调节阀结构图

六、电动三通调节阀安装

　　1、调节阀的工作环境温度要在(-30～+60）相对湿度不大于95%。

　　2、调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。

　　3、安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查气动调节阀阀体内部以确保不存在异物。

　　4、清洁管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯球或蝶板的运动而造成阀门正确地关闭。为了减小危险情况发生的可能性，需在安装调节阀前清洗所有的管道。

　　5、在安装阀门之间，先阅读指导手册。指导手册先容该产品以及安装前和安装时应留意的安全事项及预防措施。

　　6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。对于法兰连接的调节阀，确保法兰面正确地对准以使垫片表面平均地接触。在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓。

七、电动三通调节阀应用

　　电动三通调节阀广泛适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。
