产品品牌 | 日安阀门 |
产品型号 | DYQ340F/H |
产品口径 | DN50-DN300 |
驱动方式 | 手动、气动、电动 |
主体材质 | 不锈钢304、不锈钢316 |
连接形式 | 法兰连接 |
适用介质 | 水、油品、蒸汽、酸性介质等 |
执行标准 | GB/T 12234,GB/T 12221,GB/T 9131等 |
产品价格 | 厂家直销,详情电询023-68061086 |
上装式半球阀体中心轴线与半球中心轴线形成尺寸偏置,且仅在阀体一侧设置密封副的阀门.以球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。采用偏心结构原理,通过传动机构达到闸紧、调节、关闭的目的。
1、流通面积大,流阻小。这是因为开启后阀芯位于藏球室,流体直通。
2、操作扭矩小,转90度即可启闭完成,操作轻便。
3、密封严紧,双偏心金属硬密封。半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求,结垢不影响启闭,这是偏心半球阀的优点。
4、使用寿命长,密封副的阀芯留有补偿量,当阀座磨损(阀座硬度低于阀芯)后,关闭时再转动少许,仍能可靠密封,延长使用寿命,此外,用户将压紧螺母拧掉,调整或更换后阀座仍可使用,避免了现行众多阀门密封失效整台报废的弊端。
公称压力PN(MPa) | 1.6 | 2.5 | 4 | 6.4 |
常温最大工作压力(MPa) | 1.6 | 2.5 | 4 | 6.4 |
壳体试验压力(MPa) | 2.4 | 3.8 | 6 | 9.6 |
气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 7.1 |

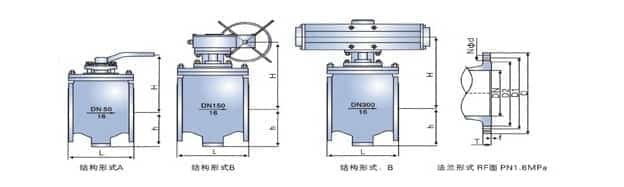

公称压力 | 公称通径 | 尺寸(mm) | 结构 | ||||||||
PN(Mpa) | DN(mm) | L | D | D1 | D2 | b | N-ød | H | h | f | 形式 |
1.0 | 100 | 229 | 220 | 180 | 156 | 22 | 8-18 | 250 | 200 | 2 | A |
125 | 254 | 250 | 210 | 184 | 22 | 8-18 | 240 | 265 | 2 | B | |
150 | 267 | 285 | 240 | 231 | 24 | 8-22 | 240 | 280 | 2 | B | |
200 | 292 | 340 | 295 | 266 | 24 | 8-22 | 240 | 325 | 2 | B | |
250 | 330 | 395 | 350 | 319 | 26 | 12-22 | 280 | 385 | 2 | B | |
300 | 356 | 445 | 400 | 370 | 26 | 12-22 | 350 | 430 | 2 | B | |
350 | 430 | 505 | 460 | 429 | 26 | 16-22 | 350 | 480 | 2 | B | |
400 | 530 | 565 | 515 | 480 | 26 | 16-26 | 400 | 520 | 2 | B | |
450 | 580 | 615 | 565 | 530 | 28 | 20-26 | 400 | 560 | 2 | B | |
500 | 660 | 670 | 620 | 582 | 28 | 20-26 | 500 | 655 | 2 | B | |
600 | 840 | 780 | 725 | 682 | 34 | 20-30 | 500 | 710 | 2 | B | |
700 | 900 | 890 | 840 | 794 | 34 | 24-30 | 500 | 780 | 5 | B | |
800 | 1000 | 1015 | 950 | 901 | 36 | 24-33 | 500 | 840 | 5 | B | |
900 | 1100 | 1115 | 1050 | 1001 | 38 | 28-33 | 500 | 1000 | 5 | B | |
1000 | 1200 | 1230 | 1160 | 1112 | 38 | 28-36 | 500 | 1100 | 5 | B | |
1200 | 1300 | 1455 | 1380 | 1328 | 44 | 32-39 | 600 | 1250 | 5 | B | |
1400 | 1500 | 1675 | 1590 | 1520 | 48 | 36-42 | 600 | 1650 | 5 | B | |
1.6 | 100 | 229 | 220 | 180 | 158 | 20 | 8-18 | 250 | 200 | 2 | A |
125 | 254 | 250 | 210 | 188 | 22 | 8-18 | 240 | 265 | 2 | B | |
150 | 267 | 285 | 240 | 212 | 24 | 8-22 | 240 | 280 | 2 | B | |
200 | 292 | 340 | 295 | 268 | 26 | 12-22 | 240 | 325 | 2 | B | |
250 | 330 | 405 | 355 | 320 | 26 | 12-26 | 280 | 385 | 2 | B | |
300 | 356 | 460 | 410 | 378 | 28 | 12-26 | 350 | 430 | 2 | B | |
350 | 430 | 520 | 470 | 438 | 30 | 16-26 | 350 | 480 | 2 | B | |
400 | 530 | 580 | 525 | 490 | 32 | 16-30 | 400 | 520 | 2 | B | |
450 | 580 | 640 | 585 | 550 | 40 | 20-30 | 400 | 560 | 2 | B | |
500 | 660 | 715 | 650 | 610 | 44 | 20-33 | 500 | 655 | 2 | B | |
600 | 800 | 840 | 770 | 725 | 54 | 20-36 | 500 | 710 | 2 | B | |
700 | 900 | 910 | 840 | 795 | 40 | 24-36 | 500 | 780 | 5 | B | |
800 | 1000 | 1025 | 950 | 900 | 42 | 24-39 | 500 | 840 | 5 | B | |
900 | 1100 | 1125 | 1050 | 1000 | 44 | 28-39 | 500 | 1000 | 5 | B | |
1000 | 1200 | 1255 | 1170 | 1115 | 46 | 28-42 | 500 | 1100 | 5 | B | |
1200 | 1300 | 1485 | 1390 | 1350 | 52 | 32-48 | 600 | 1250 | 5 | B | |
1400 | 1500 | 1685 | 1590 | 1530 | 58 | 36-48 | 600 | 1650 | 5 | B |
1、保证球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受球阀自身重量,如果发现管线不能承受球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对球阀铭牌,并对球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
5、电动球阀的任何一段都可安装在上游端,手柄球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的球阀,则最好垂直安装,便于检查维护。阀门进出口处在水平位置上。
6、电动球阀法兰与管线法兰间,按照管路设计要求必须安装密封垫。
7、法兰上的螺栓需对称、逐次、均匀拧紧。
8、如果球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装和调试检测。
上装式半球阀产品广泛适用于污水处理、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场合。
