| 产品品牌 | 日安阀门 |
| 产品型号 | QB41F |
| 产品口径 | DN50-DN300 |
| 驱动方式 | 手动、气动、电动 |
| 主体材质 | 铸钢，不锈钢 |
| 连接形式 | 法兰连接 |
| 适用介质 | 水、油品、蒸汽、酸性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
保温球阀也称夹套保温球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保球阀内介质能够正常工作。保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。
1、保温夹套球阀采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
3、夹套保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有优良的性能。
|
公称通径
|
DN15～200、NPS 3/4～8
|
|||
|
公称压力(Mpa)
|
PN1.6~2.5、Class150~300、10K、20K
|
|||
|
阀门材料及适用工况
|
零件名称
|
材 料
|
||
|
3.阀体
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
|
2.阀座
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
4.密封圈
|
聚四氟乙烯、对位聚笨
|
|||
|
5.球体
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
6.阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
1.夹套
|
25
|
25
|
25
|
|
|
7.填料
|
聚四氟乙烯、柔性石墨
|
|||
|
适用介质
|
水、蒸汽、油品
|
硝酸等腐蚀性介质
|
醋酸等腐蚀性介质
|
|
|
适用温度
|
-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨）
|
|||
|
设计制造
|
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
|
|||
|
结构长度
|
GB/T 12221-1989、ANSI B16.10；JIS B2002
|
|||
|
连接法兰
|
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
|
|||
|
压力试验
|
JB/T 9092-1999、API 598
|
|||
|

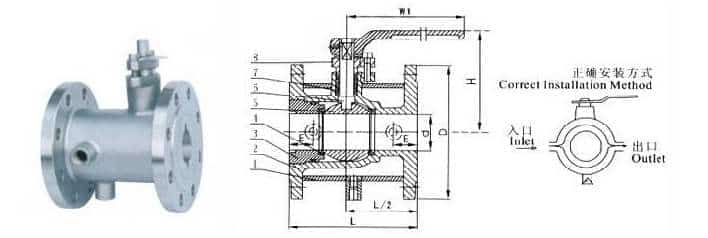

公称通径
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺纹
|
||
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
||||||
|
20
|
3/4"
|
19
|
117
|
40
|
1.5"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2.5"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
800
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
492
|
410
|
800
|
G3/4"
|
1、保证球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受球阀自身重量，如果发现管线不能承受球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。
3、核对球阀铭牌，并对球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。
5、电动球阀的任何一段都可安装在上游端，手柄球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的球阀，则最好垂直安装，便于检查维护。阀门进出口处在水平位置上。
6、电动球阀法兰与管线法兰间，按照管路设计要求必须安装密封垫。
7、法兰上的螺栓需对称、逐次、均匀拧紧。
8、如果球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装和调试检测。
夹套保温球阀产品广泛适用于化工、石油、制药、冶金等行业的系统管路中。以输送常温下会凝固的重油、胶类等高粘度介质。
