一、排泥电磁阀产品简述

　　排泥电磁阀是零启动直动式电磁阀。在工作系统中，电磁铁接受电信号，使推动阀芯换向，改变介质流通方向，电信号消失后，阀芯靠弹簧自动复位，达到自动控制的目的，并带有手动装置。

二、排泥电磁阀产品特点

　　1、该系列阀输入电源AC220V,经全波整流后供真流线圈驱动主阀换向，为用户现场配置电源提供了便利。

　　2、电磁阀主阀截止式结构，抗污染性能好，主阀体使用铜锻件，内部零件使用不锈钢及有色金属制造，并经防腐蚀处理，使产品具有较高的抗污染性能，在工况环境较恶劣的环境下能满足正常使用。

三、排泥电磁阀性能参数

　　公称压力：1.6MPa

　　工作压力：0~1.0MPa

　　流通介质：水液、空气、油等无腐蚀性液体

　　介质温度：≤60℃（不冻结）

　　允许温升：85℃

　　工作寿命：60万天/次

　　电源电压：AC220V DC24V

　　消耗功率：20W左右

四、排泥电磁阀安装

五、排泥电磁阀安装

　　1、电磁换向阀可任意位置安装。

　　2、排泥阀电磁阀安装时，P为介质进口，"A"、"B"为介质出口，，"O"为排放口。

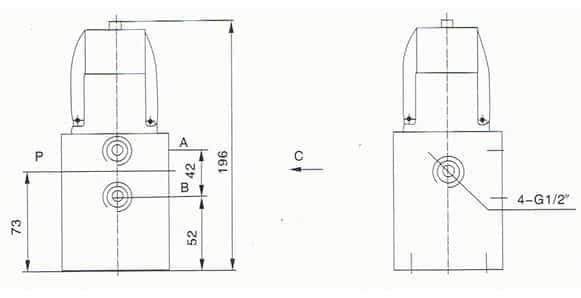

　　3、接管螺纹为G1/2（或可按用户要求改为M20×1.5）见外形尺寸图。

　　4、管路连接处不得漏气，按管前需先用干燥压缩空气将管道内灰尘及脏物吹净，并且阀前要安装大于100目的过滤器。

　　5、排泥阀电磁阀故障：有通电不换向；停电不复位；泄漏三种。故障原因：线圈可能烧掉或连接不牢固；阀芯卡住；弹簧损坏，密封圈破损等。排除故障：更换线圈或重新连接；清洗阀芯，更换弹簧，密封件。

六、排泥电磁阀应用

　　排泥电磁阀广泛用于钢铁，铸造，排污等环境条件恶劣的工作场所。
