一、铝合金蝶阀产品简述

　　铝合金蝶阀结构简单，紧凑，90度回转启闭迅速。蝶阀超轻的铝合金阀体扭矩小，优异持久的密封性能。本防结露蝶阀有多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座在保证良好的密封性能的同时减少不必要的扭矩，从而延长阀座的使用寿命。

二、铝合金蝶阀的特点

　　1、扭矩减小实现了驱动装置的轻量化和小型化。

　　2、独有的阀杆密封环防止流体泄漏。

　　3、不同材质的阀座适应不同工况，具有良好的防腐和密封性能。

　　4、球形阀板运动轨迹使得阀门转动灵活自如。

三、铝合金蝶阀性能参数

　　1.密封：软密封

　　2.口径：DN25-DN300

　　3.温度-20-120℃

　　4.压力：1.0Mpa/1.6Mpa

　　5.结构长度：JIS GB API

　　6.法兰连接尺寸：JIS ANSI GB

　　7.顶部法兰标准：国标标准：ISO 5211

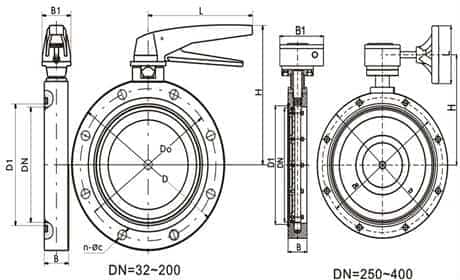

四、铝合金蝶阀尺寸表

五、铝合金蝶阀结构图

六、铝合金蝶阀安装

　　1、应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

　　3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

　　7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决

七、铝合金蝶阀应用

　　铝合金蝶阀广泛应用于水、气、油、暖通、水处理、中央空调成套设备等。
