一、高压截止阀产品简述

　　高压截止阀与管路连接采用焊接式结构。高压焊接截止阀密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。

二、高压截止阀的特点

　　1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

　　2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

　　3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

　　4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

三、高压截止阀性能参数

四、高压截止阀尺寸表

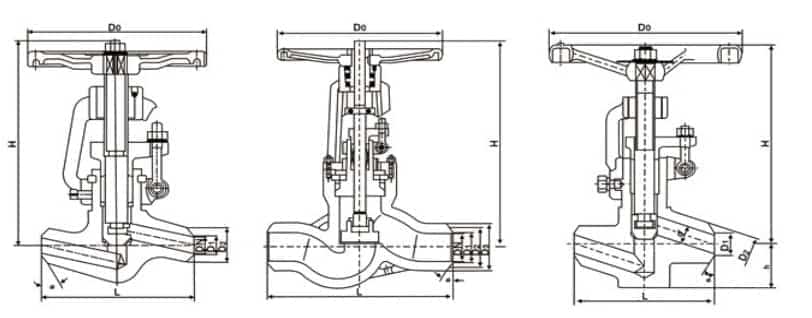

五、高压截止阀结构图

六、高压截止阀安装

　　1、由于截止阀进、出入口不对称，安装时应使介质由下而上流经阀口，度即低进高出，使阀门开启省力，填料不易泄露。真正起到切断，调节压力专、流量的作用。

　　2、手轮、手柄操作的截止阀可安装在管道的任何位置上。

　　3、手轮、手柄及微动机构,不允许作起吊用。

　　4、介质的流向应与阀体所示箭头方向一致。

七、高压截止阀应用

　　高压截止阀适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
