产品品牌 | 日安阀门 |
产品型号 | NKJ41H |
产品口径 | DN15-DN100 |
驱动方式 | 手动、气动、电动 |
主体材质 | WCB,CF8,铬钼钢 |
连接形式 | 法兰连接/焊接 |
适用介质 | 水、油品、蒸汽、酸性介质等 |
执行标准 | GB/T 12234,GB/T 12221,GB/T 9131等 |
产品价格 | 厂家直销,详情电询023-68061086 |
真空截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。
1.产品按JB/T3595标准设计制造,满足电站设备配套使用要求。
2.设计了真空密封结构填料室,隔离真空可靠。
3.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
4.法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
产品类型 | 壳体强度试验/MPa | 上密封试验/MPa | 密封试验/MPa | 适用介质 | 适用温度/℃ |
NKJ61H-40 | 6 | 4.4 | 4.4 | 水、蒸汽、空气 | ≤425 |
NKJ61H-64 | 96 | 7 | 7 | ||
NKJ61H-100 | 15 | 11 | 11 | ||
NKJ61Y-40l | 6 | 4.4 | 4.4 | 水、蒸汽、空气 | ≤550 |
NKJ61Y-64l | 9.6 | 7 | 7 | ||
NKJ61Y-1OOI | 15.O | 11.O | 11 |

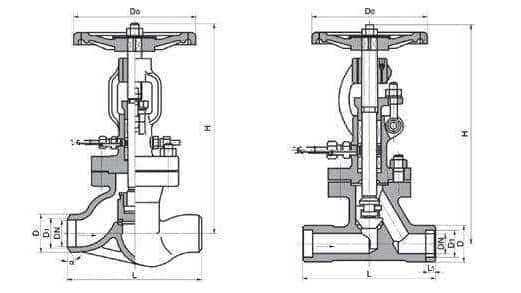

公称通径 | 公称压力PN(MPa) | 主 要 外 形 及 连 接 尺 寸(mm) | |||||||
DN(mm) | L | H手 | D | Do | D1 | L1 | α | W | |
10 | 4 | 130 | 245 | 36 | 11 | 18.4 | 10 | 120 | |
15 | 130 | 245 | 36 | 16 | 22.5 | 10 | 120 | ||
20 | 150 | 265 | 44 | 21 | 28.5 | 11 | 160 | ||
25 | 160 | 270 | 48 | 26 | 34.5 | 12 | 200 | ||
32 | 180 | 285 | 48 | 34 | 37.5° | 200 | |||
40 | 200 | 320 | 55 | 40 | 37.5° | 240 | |||
50 | 230 | 365 | 64 | 48 | 37.5° | 320 | |||
65 | 290 | 410 | 82 | 66 | 37.5° | 300 | |||
80 | 310 | 430 | 95 | 78 | 37.5° | 3000 | |||
100 | 35 | 470 | 117 | 100 | 37.5° | 350 | |||
125 | 400 | 500 | 143 | 126 | 37.5° | 350 | |||
150 | 480 | 533 | 167 | 150 | 37.5° | 400 | |||
10 | 6.4 | 130 | 245 | 36 | 10 | 18.4 | 10 | 120 | |
15 | 130 | 245 | 36 | 15 | 22.5 | 10 | 120 | ||
20 | 150 | 265 | 44 | 20 | 28.5 | 11 | 160 | ||
25 | 160 | 270 | 48 | 25 | 34.5 | 12 | 200 | ||
32 | 180 | 280 | 48 | 33 | 37.5° | 200 | |||
40 | 200 | 320 | 55 | 39 | 37.5° | 240 | |||
50 | 230 | 365 | 64 | 48 | 37.5° | 320 | |||
65 | 290 | 410 | 82 | 65 | 37.5° | 320 | |||
80 | 310 | 430 | 95 | 76 | 37.5° | 360 | |||
100 | 350 | 470 | 117 | 98 | 37.5° | 400 | |||
125 | 480 | 500 | 143 | 123 | 37.5° | 400 | |||
150 | 480 | 533 | 167 | 148 | 37.5° | 500 | |||
10 | 10 | 130 | 245 | 36 | 10 | 18.4 | 10 | 120 | |
15 | 130 | 245 | 36 | 14 | 22.5 | 10 | 120 | ||
20 | 150 | 265 | 44 | 20 | 28.5 | 11 | 160 | ||
25 | 160 | 270 | 48 | 25 | 34.5 | 12 | 200 | ||
32 | 180 | 285 | 48 | 32 | 37.5° | 200 | |||
40 | 200 | 320 | 55 | 38 | 37.5° | 240 | |||
50 | 230 | 355 | 64 | 48 | 37.5° | 320 | |||
65 | 290 | 410 | 82 | 63 | 37.5° | 320 | |||
80 | 310 | 430 | 95 | 74 | 37.5° | 360 | |||
100 | 350 | 470 | 117 | 97 | 37.5° | 400 | |||
125 | 400 | 500 | 143 | 123 | 37.5° | 400 | |||
150 | 480 | 533 | 167 | 148 | 37.5° | 500 |
1、由于截止阀进、出入口不对称,安装时应使介质由下而上流经阀口,度即低进高出,使阀门开启省力,填料不易泄露。真正起到切断,调节压力专、流量的作用。
2、手轮、手柄操作的截止阀可安装在管道的任何位置上。
3、手轮、手柄及微动机构,不允许作起吊用。
4、介质的流向应与阀体所示箭头方向一致。
真空截止阀广泛适用于火力电站回水冷凝系统管道上,切断或接通中的介质。
