| 产品品牌 | 日安阀门 |
| 产品型号 | D671X |
| 产品口径 | DN50-DN1000 |
| 驱动方式 | 气动 |
| 主体材质 | WCB,CF8,铬钼钢 |
| 连接形式 | 对夹连接 |
| 适用介质 | 水、油品、蒸汽、酸性介质等 |
| 执行标准 | GB/T 12234，GB/T 12221，GB/T 9131等 |
| 产品价格 | 厂家直销,详情电询023-68061086 |
气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。气动对夹蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。
1、气动对夹蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
| 公称通径DN | 50 | 65 | 80 | 100 | 15 | 10 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 流量系数（Kv） | 110 | 180 | 232 | 368 | 55 | 75 | 1240 | 2025 | 2712 | 3875 | 5038 | 6330 | 7755 | 11886 | 15375 | 19380 | 25695 | 31365 |
| 动作范围 | 0－90° | |||||||||||||||||
| 允许压差ΔP | 小于公称压力（1.6MPa） | |||||||||||||||||
| 泄漏量 | 按GB/T4213-92，kV值的10-4 | |||||||||||||||||
| 基本误差 | ±2.5% 带定位器 | |||||||||||||||||
| 回差 | 2.5% 带定位器 | |||||||||||||||||
| 死区 | 1% 带定位器 | |||||||||||||||||
| 环境温度 | -20℃~+90℃ | |||||||||||||||||

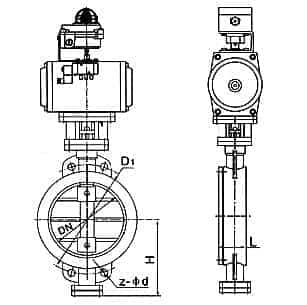

| 公称通径 | L | （D671X-6型）0.6MPa | （D671X-10型）1.0MPa | （D671X-16型）1.6MPa | H | H1 | |||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | ||||
| 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 |
| 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 |
| 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 |
| 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 |
| 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 |
| 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 |
| 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 |
| 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 |
| 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 |
| 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 |
| 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 |
| 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 |
| 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 |
| 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 |
| 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 |
| 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 |
| 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 |
| 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 |
| 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 |
| 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 |
| 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 1020 |
1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。
2、使用前前应承认阀全开的前提下对管道进行冲洗，避免有焊渣等杂物刮伤密封面。
3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。
4、蝶阀为可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。
5、定位器或电磁阀调试详见说明书。
6、电动执行器曲臂为方头布局，用为手动设备运用，毛病时卸掉气源管直接用手动扳手即可完成手动操作。
7、运用过程中如发现填料函渗漏，紧固一下压盖螺栓即可处理。
气动对夹蝶阀适用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
