一、电动调节蝶阀产品简述

　　电动调节蝶阀又称比例型电动蝶阀，即阀的开度与控制流体成比例，或者叫百分比，是由智能型电动执行器及蝶阀阀体组成，根据输入输出4-20mA信号控制，主要适用于各种工业自动化管道流量、压力、温度等进行调节。电动调节蝶阀连接方式主要有法兰式和对夹式，阀体流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封阀体。

二、电动调节蝶阀的特点

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、调节型电动蝶阀操力矩小，操作方便，省力灵巧。

　　3、可采用不同密封座，满足低、中、高不同压力，以及不同介质温度或腐蚀性介质等。

　　4、执行器配有保护装置有双重限位、过热保护、过载保护。

　　5、智能数控，内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等设备输出的标准信号，实现对阀门开度的智能控制和精确定位。

三、电动调节蝶阀性能参数

四、电动调节蝶阀尺寸表

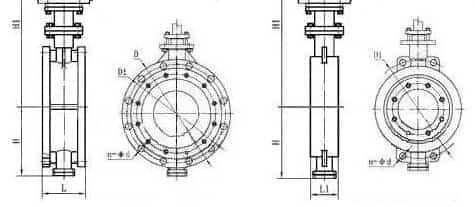

五、电动调节蝶阀结构图

六、电动调节蝶阀安装

　　1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

　　2、使用前前应承认阀全开的前提下对管道进行冲洗，避免有焊渣等杂物刮伤密封面。

　　3、一般都设置旁通管路，在检修或更换气动蝶阀时，可使用旁通管路使用流程照常进行。

　　4、蝶阀为可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

　　5、定位器或电磁阀调试详见说明书。

　　6、电动执行器曲臂为方头布局，用为手动设备运用，毛病时卸掉气源管直接用手动扳手即可完成手动操作。

　　7、运用过程中如发现填料函渗漏，紧固一下压盖螺栓即可处理。

七、电动调节蝶阀应用

　　电动调节蝶阀广泛应用于石油，化工，造纸，冶金，污水处理等生产部门的气体，蒸汽，液体输送管道中介质的调节或切断。以达到生产过程按一定的规范进行。
