一、先导式电磁阀产品简述

　　先导式电磁阀是现代工业管道中的开关元件，利用电磁吸力和介质的工作压差，完成系统中气体，液体，油品，弱酸，弱碱等各种介质的自动控制。先导式电磁阀主要用于管道系统存在压差的场合，需要最低启动压力0.03Mpa。

二、先导式电磁阀的特点

　　·先导膜片式

　　·机械配套产品

　　·设计紧凑，精巧美观

　　·温升低，无噪音，零泄漏

　　·动作响应迅速，高频率

　　·德国工艺，出口系列，替代进口，品质可靠

　　·NBR、EPDM、FPM 多种密封材质可选

　　·线圈耐温180℃，可持续通电

　　·适用多种介质流体

　　·流量大

三、先导式电磁阀性能参数

动作方式	先导型
控制方式	常闭（标准）常开（可选）
适用介质	中性介质,气态或液态流体
黏度	≤ 21mm2/s
阀体材质	锻压黄铜
密封材质	NBR（标准），FPM、EPDM（可选）
标准电压	AC220V（50/60Hz）；DC24V（0Hz）
电压变化	±10%
防护等级	IP65
安装	最好使线圈朝上

四、先导式电磁阀尺寸表

公称通径	接管螺纹	工作压力①	水的Kv值
(mm)	(G)	(MPa)	(m3/h)
10	1/4	0.03～1.0	1.4
10	3/8	0.03～1.0	1.4
10	1/2	0.03～1.0	1.4
14	1/2	0.03～1.0	2.52
14	3/4	0.03～1.0	2.52
20	3/4	0.03～1.6	5
20	1	0.03～1.6	5
40	1 1/4	0.04～1.6	18
40	1 1/2	0.04～1.6	18
50	2	0.04～1.6	28

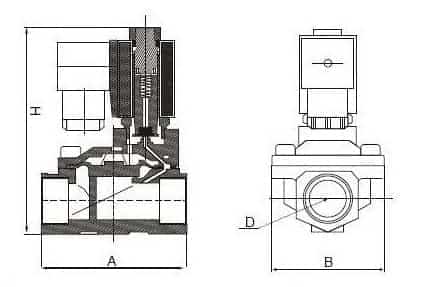

五、先导式电磁阀结构图

六、先导式电磁阀安装

　　1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

　　2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

　　3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。

　　4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。

　　5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

　　6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

　　7、普通型不能在爆炸危险场合使用。

　　8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

　　9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

　　10、电磁阀前后管道上需安装压力表，以便观察管道压力。

七、先导式电磁阀应用

　　先导式电磁阀广泛适用于航天航空、国防军工、石油化工、暖通空调、钢铁冶金、电力装备、医疗器械、食品机械、农业机械、分析仪器、加湿器、发电机组、环保水处理、工业窑炉、锅炉燃烧器、灌装设备、酿酒设备、干燥设备、真空设备等产品配套及相关行业的自动化控制系统。
