一、高压电磁阀产品简述

　　高压电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。通过控制阀体的移动来挡住或漏出不同的排油的孔，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。

二、高压电磁阀的特点

　　1、高压电磁阀动作响应迅速；

　　2、排放量大，阀体采用热锻成型工艺、外型美观；

　　3、电磁阀采用原装密封材料，寿命是同类产品十倍，数控机床加工，确保电磁阀的精度与可靠性。

　　4、高压电磁阀专制线圈，并采用散热的结构方式，不易烧毁；长时间停止动作重新启动，动作同样灵敏。

三、高压电磁阀性能参数

　　介质温度：ZCNH≤400℃ GZYS120-200℃ GZP≤250℃

　　安装位置：竖直

　　电源电压及功率：DC220V

　　开阀：4～8KV 关阀：0.6KW

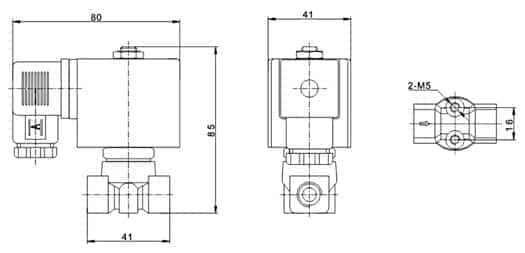

四、高压电磁阀尺寸表

五、高压电磁阀结构图

六、高压电磁阀安装

　　1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

　　2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。

　　3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。

　　4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。

　　5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

　　6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

　　7、普通型不能在爆炸危险场合使用。

　　8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。

　　9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

　　10、电磁阀前后管道上需安装压力表，以便观察管道压力。

七、高压电磁阀应用

　　高压电磁阀广泛适用于军工、航天、船舶重工、核工业、石化、电力、化学、轻工、机械、科研、工业窑炉、干燥设备、给排水、消防、食品医疗、清洗设备、喷泉、管道介质自动化控制等领域。
