不锈钢电磁阀

不锈钢电磁阀
产品品牌 日安阀门
产品型号 ZBSF
产品口径 DN15-DN100
驱动方式 电动
主体材质 不锈钢304、不锈钢316
连接形式 法兰连接/螺纹连接
适用介质 腐蚀性液体、超净液体和食用液体等
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

一、不锈钢电磁阀产品简述

  不锈钢电磁阀是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关",受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。

二、不锈钢电磁阀的特点

  ·不锈钢电磁阀在零压力亦能打开主阀,低压差流量大,适用范围广

  ·电磁阀阀芯密封能自动补偿,提高阀的寿命与可靠性

  ·特殊场合可持续长时间通电,介质温度达220℃

  ·液体、气体、油品可混合使用,更加提高电磁阀的使用范围

  ·电磁阀阀盖采用螺纹连接,拆装,维修方便

  ·不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性

三、不锈钢电磁阀性能参数

介质温度(℃)
ZBSF-1(1Y):≤60℃
ZBSF-2(2):≤280℃
公称压力(MPa)
1.6
工作压差(MPa)
0~1.6
0.05~1.6
公称通径(mm)
10
15
20
25
32
40
50
65
80
100
125
150
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
泄漏量
按JB/T7352-94·F规定
功耗
AC≤70VA
防爆标志
DIIBT4
防爆证编号
CE991010
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

四、不锈钢电磁阀尺寸表

DN
L
H
D
D1
D2
b
f
n-d
10
115
148
Φ90
Φ60
Φ41
14
2
4-Φ14
15
115
148
Φ95
Φ65
Φ46
14
2
4-Φ14
20
115
148
Φ105
Φ75
Φ56
16
2
4-Φ14
25
125
148
Φ115
Φ85
Φ65
16
3
4-Φ14
32
150
182
Φ140
Φ100
Φ76
18
3
4-Φ18
40
165
182
Φ150
Φ110
Φ84
18
3
4-Φ18
50
190
192
Φ160
Φ125
Φ99
20
3
4-Φ18
65
290
265
Φ185
Φ145
Φ118
20
3
8-Φ18
80
310
276
Φ200
Φ160
Φ132
20
3
8-Φ18
100
350
373
Φ220
Φ185
Φ156
22
3
8-Φ18
125
400
416
Φ250
Φ210
Φ184
22
3
8-Φ18
150
480
440
Φ285
Φ240
Φ211
24
3
8-Φ22

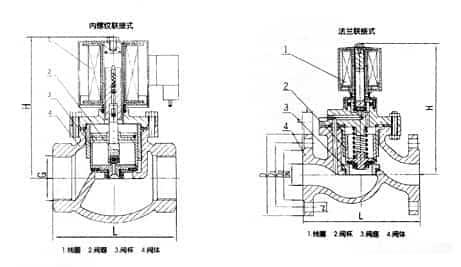

五、不锈钢电磁阀结构图

六、不锈钢电磁阀安装

  1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

  2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

  3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置。

  4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。

  5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

  6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

  7、普通型不能在爆炸危险场合使用。

  8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

  9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

  10、电磁阀前后管道上需安装压力表,以便观察管道压力。

七、不锈钢电磁阀应用

  不锈钢电磁阀广泛适用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。
