不锈钢法兰闸阀产品简述：

　　不锈钢法兰闸阀Z41W、Z41Y、Z41H 结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力1.6MPa~20.0MPa，工作温度-29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

不锈钢法兰闸阀产品特点：

　　1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小

　　2、密封面采用不锈钢和硬质合金，使用长

　　3、采用柔性石墨填料、密封可靠，操作轻便灵活

　　4、驱动方式为手动、气动、电动、齿轮传动

　　5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

不锈钢法兰闸阀主要性能参数：

型号	公称压力	实验压力			工作温度(℃)	适用介质
	(MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）
Z41H-16C	1.6	2.4	1.8	0.6	≤425	硝酸类
Z641W-16P(R)
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4	6	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7	0.6	≤200	醋酸类



不锈钢法兰闸阀尺寸表：

不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀1.6MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀2.5MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀4.0MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀6.4MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀10.0MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

不锈钢法兰闸阀-Z41W/H不锈钢法兰闸阀16.0MPa主要连接尺寸
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450

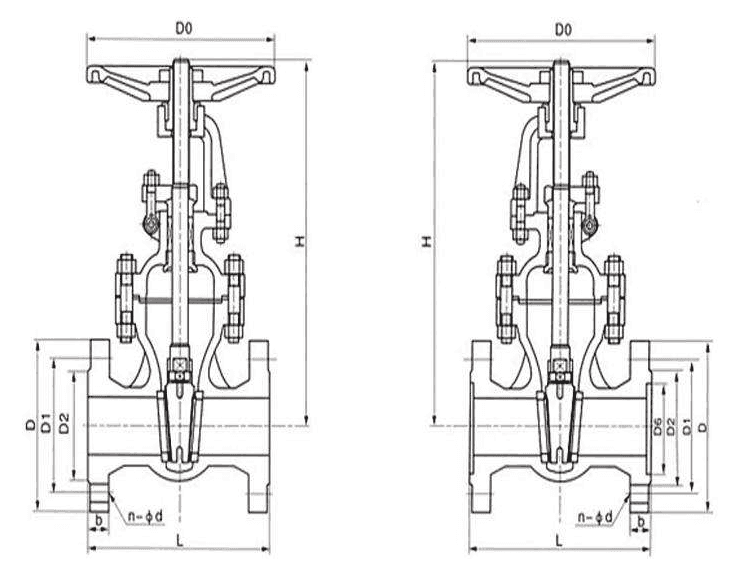

不锈钢法兰闸阀结构图：

不锈钢法兰闸阀安装：

　　1.闸阀控制安装前须检查系统阀门腔内和密封面等部位，不允许有污物或砂粒表面附着；

　　2.各连接部位螺栓，要求均匀拧紧；

　　3.检查包装位置要压紧，既保证填料密封，又保证闸门开启灵活；

　　4.用户在安装前阀，该阀必须被校准的模型，介质流连接尺寸和关注，以确保与所述阀的要求的一致性；

　　5.安装阀门时用户，阀必须由所需的预留空间被驱动；

　　6.驱动装置的接线须按线路图进行；

　　7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

不锈钢法兰闸阀应用：

　　化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
