注:1、开箱后阀门要及时安装,请勿随意松动阀门上的任何紧固螺钉或螺母;
2、电动蝶阀可以安装在任意角度的管道上,为了维护方便建议不要倒置安装。
3、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中,螺钉均匀拧紧,密封面必须贴合完整;如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板,或顶住蝶板造成阀杆处泄漏。

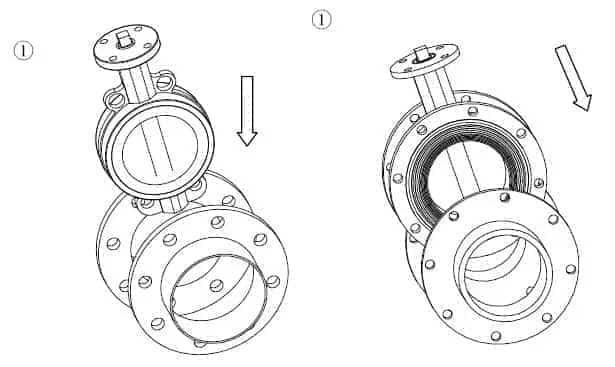

步骤1:将阀门放置于预安装的两片法兰之间(法兰蝶阀需预两端垫片位置);
步骤2:按图示将两端螺栓螺母分别轻轻插入两端对应的法兰孔(法兰式蝶阀需调整垫片位置),将螺母稍加拧紧以校正法兰面的平面度;
步骤3:将法兰利用点焊固定于管道上;
步骤4:将阀门移出;
步骤5:将法兰完全焊接固定在管道上;
步骤6:待焊口冷却后再安装阀门,保证阀门在法兰中有足够活动空间以防止阀门被损坏,并保证蝶板有一定的开度(法兰蝶阀需加密封垫);校正阀门位置并将所有螺栓拧紧,(注意不要拧得过紧);将阀门打开,保证阀板能自由开闭,然后使阀板轻微开启;
步骤7:交叉均衡将所有螺母拧紧;
注:电动蝶阀出厂时已将控制机构的启闭行程调好,为防止电源接通时方向搞错,用户在接通电源前,要先手动启开到一半(50%)位置,再按电动开关,检查开关,检查指示盘方向阀门开启方向即可。
